Vypnutí funkce HiLink (funkce routeru) u modemu Huawei-E3272s-153

Citace

Nový příspěvek od mac0112 » 13 úno 2015 14:56

Úvod:
Je hodně lidí, kteří jsou spokojení s HiLink technologií USB modemů licenčně vyvynutou firmou Huawei. Je také zároveň spousta lidí, kterým vadí tato vlastnost “jednoduchého routeru” a pro ty popíši informace, jak se těchto vlastností na dobro zbavit flashnutím na tzv. “hloupý” modem. “Chytrost” je tedy už svěřená vašemu externímu routeru. Závěrem se zmíním o připojení už “prostého modemu” k routeru značky Routerboard s operačním systémem Mikrotik.
Modem jsem koupil 24.12.2014 na aukčním portálu eBay za 961,-Kč i s dopravným a byl zaslán z Litvy.
http://www.ebay.com/itm/301434217133?_t ... EBIDX%3AIT

Několik faktů o modemu: http://www.macha.info/help/E3272/E3272.pdf

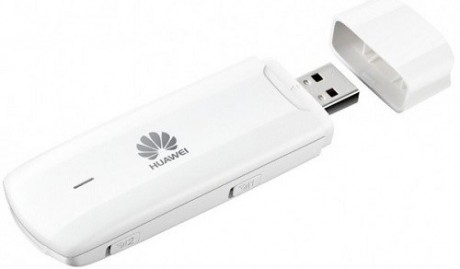

USB Modem E3272-153 LTE Category 4 je nástupcem modemu E3276. Podporuje všechny frekvence pro datový příjem operátorů, které se mohou v Evropě vyskytnout. Dokonce i na frekvencích na kterých chce u nás LTE využít Vodafone, ty jsou 900MHz a 2100MHz. Pohání ho Procesor V7R1.
Modem umí LTE režim FDD (pro Evropu) ale i režim TDD (např. pro Čínu).
Tabulka frekvencí, které jsou modemem podporovány:
LTE B1 2100MHz
LTE B3 1800MHz maximální teoretická rychlost stahování 150 Mb/s. Šířka pásma je 2x20Mhz
LTE B7 2600MHz
LTE B8 900MHz
LTE B20DD Digital Dividend 800 MHz maximální teoretická rychlost stahování 75 Mb/s. Šířka pásma je 2 x 10MHz
UMTS,HSPA,HSPA+ 900MHz a 2100MHz
EDGE, GPRS na frekvencích 850, 900, 1800 a 1900MHz
Rozměr a hmotnost: 93.3 x 30 x 13,31 mm / 45g

Maximální fyzická datová propustnost modemu je 150/50Mb/s. V režimu v HSPA+ je to 21,6 Mb/s (v síti T-Mobile.cz dokonce 42,2 Mb/s, operátor totiž podporuje dual band 900 s 2100MHz), HSPA je to maximálně 14,4/5,76 Mb/s
Modem má důležitou vlastnost, možnost připojení dvou externích antén (konektor TS9).
Pro WCDMA příjem jsou atény použity v diversitním režimu (dvě na příjem a v režimu vysílání, pouze jedna anténa). V režimu LTE jsou již antény použity v režimu MIMO .

USB modem E3272 je schopen pracovat jako:
● HiLink. Funkce routeru uvnitř samotného modemu. Součástí je DHCP server, NAT atd. Komunikace s počítačem je přes virtuální USB ethernet. Počítač obdrží lokální IP adresu z C rozsahu (192.168.X.X).
● Modem. Stejná funkce jako dosavadní 3G USB modemy. Komunikuje se s modemem přes virt. seriový port pomocí protokolu PPP (modem pro počítač nebo router emuluje PPP server)
● NCM. Tento režim vytvoří v počítači či routeru na USB rozhraní virtualní ethernet kartu (NDIS podporuje např. Win7,OSX) Dle mého názoru, je to nejvhodnější připojení k LTE i k DC HSPA+
● GPS tuto vlastnost jsem zatím neprozkoumal.

Maximální proud, který modem může odebírat, je až 0,7A při 5V. Spotřeba je tedy max. 3,5W. Kvůli většímu proudu než 0,5 A je potřeba tento modem provozovat v USB 3.0 nebo v USB 2.0. Existují i počítače, většinou notebooky, co nemají žádné proudové omezení. Některé notebooky mají USB porty připojené přímo na vnitřní zdroj 5V.

První část, příprava pro flashování:
Pozor! Toto není návod pro uživatele BFU tzv. “step by step”! Předpokladem je určitá znalost a orientace v dané problematice.

Co všechno budeme tedy potřebovat?
1. Aktuální firmware pro Huawei E3272s-153 Modem a NCM režim, je označen číslem 21.470.05.00.00 normal. Pouze HiLink verze je totiž podporována firmware s číslem 22.* Ostatní režimy modemu jsou tedy podporovány s označením fw. 21.*
2. Online kalkulačka pro zjištění kódu (vypočítává se z IMEI), slouží k povolení nahrání firmware. Pozor! Máte pouze 3 chybné pokusy, pak se modem zamkne. Návod k flashování v PDF je přiložen v souboru spolu s programem.
3. Počítač s Windows 7 nebo 8.1 Windows XP SP3. Windows Vista jsem nezkoušel.
4. Počítač s Linuxem např.Ubuntu a skromná znalost linuxu. Pokud máte jeden počítač, postačí i Live verze spuštěná z CDROM nebo z USB Flash disku.
pozn. Linux jsem použil proto, že jsem nedokázal sehnat pod Windows příkaz usb_modeswitch. Skoro všechny distribuce tento příkaz znají. Pokud plánujete režim Modem nebo NCM pro routerboard s Mikrotikem, nepotřebujete již žádnou Linuxovou distribuci. Mikrotik již od v.5.21 umí tento modem sám po zapnutí přepnout z USB CDROM na dva USB serial porty.

Doporučuji ještě jako nový modem, tedy před flashnutím, HiLink modem s VID 0x12d1 a PID 0x1506 si zjistit v danném místě rychlost LTE i HSPA+. Předejdete tak k případným pochybnostem o úspešnosti tohoto zákroku. Pro klid duše, parametry se po flashnutí určitě nezmění.

Jak jsem postupoval:
1) Nový HiLink modem jsem vložil do portu USB 3.0 počítače s OS Windows 7. Nechal jsem nejprve zprovoznit 16ti sekundovou autoinstalaci připojení k internetu (pokud se nemůžete dostat s rychlostí nad 10Mb/s, kontaktujte operátora zda nemáte v rychlosti restrikce. Např. u T-Mobile existuje tarif Internet komplet s FUP 3 Gbyte kde je rychlostní strop právě 10Mb/s. Stačí si půjčit na týden za stokorunovou kauci SIM kartu bez rychlostního limitu a otestovat si tak nový modem).
2) Spustil jsem online kalkulačku a vložil IMEI modemu, které je napsané vedle slotu na SIM kartu. Během sekundy jsem obdržel kód pro povolení k flashnutí.Tento kód je platný i v budoucnu pro případné další flashování s konkrétním IMEI.

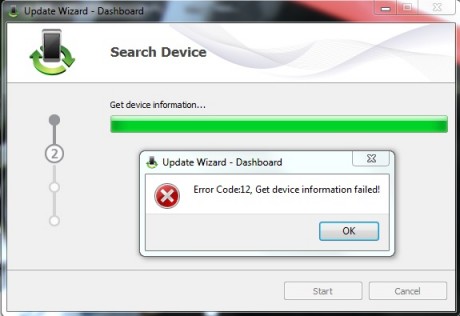

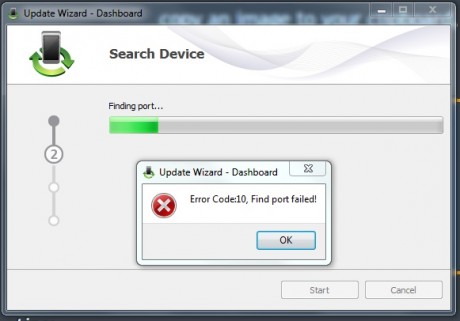

3) Rozbalil jsem soubor Firmware Huawei E3272s-153 21.470.05.00.00 normal.7z a spustil jsem program E3272S_Update_21.470.05.00.00.exe. Program několi desítek sekund hledá modem a po nalezení a navázání komunikace si program zažádá o kód pro flashnutí.
4) Flashnutí trvalo několik minut (jde o nahrání do flash paměti asi 50MB dat, chce to tedy trpělivost). Během této činnosti raději s PC nic nedělejte, během této činnosti si raději uvařte “dobrou brazilskou kávu”
5) Po pár minutách flashnutí skončilo a program jsem mohl tak ukončit. Modem ve Windows tzv. zmizel, protože měl nové USB PID 0x14db. Windows viděl pouze prázdné CDROM a SDCARD . V této chvíli je modem pouze použitelný s Linuxem nebo s Mikrotikem, protože znají příkaz usb switch na CDROMu. Tímto příkazem se totiž modem přepne a objeví se komunikační porty. Ve Windows jsem tuto funkcionalitu “usbswitch” bohužel nenašel, to ovšem neznamená, že neexistuje.
Chtěl jsem, aby modem byl případně i použitelný v počítači s Windows a ne jenom v routeru či v Linuxu.
6) Po příkazu usbswitch jsem se v Linuxu (vyzkoušeno také s Mikrotikem /system serial-terminal usb1 channel=1) terminálem připojil (Putty,term atd.) s rychlostí 115200 na nový seriový port, který se objeví v systému..
Pro kontrolu funkčnosti jsem zadal Hayes příkaz ATI ↲
Pak následovala odpověď modemu

Kód: Vybrat vše

Manufacturer: huawei
Model: E3272
Revision: 21.470.05.00.00
IMEI: 867503019861026
+GCAP: +CGSM,+DS,+ES
OK

Hurá funguje!
Uvedl jsem hned modem do továrního nastavení příkazy AT&F0 a AT^RESET
Pak jsem zadal příkaz pro uvolnění všech komunikačních možností co modem nabízí na rozhraní USB. Před změnou jsem si prohlédl jak je modem vůbec nastaven a co se dá všechno nastavit ale není to vůbec nutné znát, byl jsem pouze zvědavý.
Co mi tedy modem nabídl ?

Kód: Vybrat vše

AT^SETPORT=?
^SETPORT:1: 3G MODEM
^SETPORT:2: 3G PCUI
^SETPORT:3: 3G DIAG
^SETPORT:5: 3G GPS
^SETPORT:A: BLUE TOOTH
^SETPORT:16: NCM
^SETPORT:A1: CDROM
^SETPORT:A2: SD
^SETPORT:10: 4G MODEM
^SETPORT:12: 4G PCUI
^SETPORT:13: 4G DIAG
^SETPORT:14: 4G GPS

OK

A jak je tedy modem nastaven ?

Kód: Vybrat vše

AT^SETPORT?
^SETPORT:A1,A2;10,12,16,A1,A2

Nyní mi bylo jasné proč je ve Windows pouze vidět CDROM a SD CARD (je totiž do středníku aktivní pouze A1 a A2)
takže jsem zadal

Kód: Vybrat vše

AT^SETPORT="FF;10,12,16,A1,A2"

pro vše co je pro mne důležité:
3G,4G,Ethernet karta,Modem PPP, info seriový port,CDROM a SD Card
Později jsem použil

Kód: Vybrat vše

AT^SETPORT="FF;10,12,13,14,16"

(pro všechny COM porty včetně GPS ale bez CDROM a SD Card)

Toť vše co je nutné udělat.

Poznámky pod čarou:

Zajímá vás doplňující informace o hw modemu včetně čísla fw ?

Kód: Vybrat vše

at^fhver
^FHVER:"E3272S-153 21.470.05.00.00,CH1E3272SM Ver.A"

Zajímá vás jak se například modem připojil k síti operátora (samozřejmě až po nastavení APN profilu v počítači) ?

Kód: Vybrat vše

at^sysinfoex
^SYSINFOEX:2,3,0,1,,6,"LTE",101,"LTE"

Co modem nabízi za komunikační profily? (detailněji napsané v úvodu)

Kód: Vybrat vše

AT^SYSCFGEX=?
^SYSCFGEX: ("00","01","02","03","99"),((2000000400380,"GSM900/GSM1800/WCDMA900/WCDMA2100"),(280000,"GSM850/GSM1900"),(3fffffff,"All bands")),(0-2),(0-4),((800c5,"LTE_B1/LTE_B3/LTE_B7/LTE_B8/LTE_B20"),(7fffffffffffffff,"All bands"))

Pro další studium jsou odkazy na konci článku. Lze se tam dočíst, jak nastavit např. pouze síť LTE nebo HSPA+ nebo informace o síle signálu, aktuální rychlost atd.
Konec poznámek.

7. Stáhl jsem si drivers určené pro Windows WinDriver(5.01.06.00)_1.zip a spustil instalátor ještě před opětovném vložením modemu s novým firmware do PC. Později jsem našel novější ovladače HUAWEI_Driver_5.05.01.00.rar
8. Po skončení instalace drivers jsem zasunul do USB 3.0 modem a Windows začal instalovat všechny potřebné ovladače ke všem zdrojům mého nového modemu. Někdy se nové ovladače 5.05.01 modemu vzpouzejí, chce to určitou zkušenost s Windows. Starší zavaděč ovladačů WinDriver(5.01.06.00)_1.zip je bezproblémový.
Nainstalovaly se mi do Windows 7 tyto komunikační kanály:
● Huawei modem (seriový port) pro PPP (pozn. hw. rychlostní limit je 20Mb/s pro download)
● Huawei info kanál (seriový port) informace o připojení, síle signálu nebo pro manuální volbu 4G nebo 3G a pod.
● Huawei virtual ethernet port (pro spojení inetu s počítačem ) nejlepší možné připojení k LTE síti.
● Huawei GPS
Po úspěšné instalace driverů (tedy systém bez žádných otazníků či vykřičníků) se modem v počítači s Windows 7 nebo 8 chová jako nějaký připojený Wifi usb dongle. Windows 7 nebo 8 si vybírá nejlepší rozhraní, tedy NCM NDIS. Na liště Windows je vidět v proužscích síla signálu (stejně jako u wifi), informace o druhu bezdrátového provozu a připojení. Pokud si zvolíte připojení pomocí ethernet karty NCM, Windows se vás zeptá na vložení APN (v mém případě internet.T-Mobile.cz) jméno a heslo (automaticky řadu let vyplňuji gprs gprs). Též lze použít pro připojení k internerui klasické telefonické připojení RAS pomocí zařízení Huawei modem (stejně jako 3G modemů). PPP protokol navazuje spojení mezi počítačem a modemem. Modem totiž emuluje PPP server. Modem se k síti operátora připojuje vlastním způsobem, který je uživatelsky neovlinitelný. Uživatel může měnit pouze parametry jako je výběr sítě, preference přepínání sítí, rooming a pod.

Tak to je asi vše co jsem chtěl napsat k postupu při změně HiLink modemu na tzv.hloupý modem.

Testování modemu E3272s-153 v síti operátora T-Mobile pomocí počítače s Windows 7 a routerem s Mikrotikem.

S netrpělivostí jsem chtěl s tímto modemem otestovat LTE v síti operátora T-Mobile v Praze Nejprve jsem na cesty vzal notebook s Win7, později Routerboard s Mikrotikem a další Alix x86 s USB 2.0
V počítači se mi objevily tyto komunikační porty s identifikátory PID (VID je stále stejný):

Kód: Vybrat vše

Application Interface PID 0x1506&MI_02
GPS Interface PID 0x1506&MI_03
PC UI Interface PID 0x1506&MI_01
HUAWEI Mobile Connect - modem PID 0x1506&MI_00

Nejprve jsem zažil rozčarování s rychlostí. V Praze 3 na Vinohradské ulici před Atrium Flóra jsem naměřil maximální rychlost downloadu pouze 22 Mbit/s. Z technické podpory T-Mobile jsem dostal doporučení raději zkoušet rychlost v oblasti Černého Mostu Praha 9. Asi hodinu jsem tedy na Černém Mostě hledal vysílač, protože rychlost LTE v danné oblasti byla dost tragická od 4Mbit/s do 20Mbit/s. Jakmile jsem visuálně našel vysílač LTE a namířil modem cca na vzdálenost 300m, dosáhl jsem rychlosti až 45Mbit/s (test http://rychlost.cz" onclick="window.open(this.href);return false;). Ruku na srdce očekával jsem rychlost kolem 60Mbit/s protože LTE na 800 Mhz je možné dosáhnout teoretickou rychlost 75Mbit/s Asi jsem nebyl sám kdo byl na tento vysílač připojen.
Při rychlostech nad 40Mbit/s, jsem vyzkoušel jednak spojení přes PPP (virtuální seriová linka přes USB) a jednak spojení přes virtuální USB ethernet NCM.

Prakticky jsem si ověřil tvrzení, že LTE Huawei modemy, které umí PPP spojení mezi počítačem a modemem, mají rychlostní limit 20Mbit/s. Pokud jsem byl připojen přes usb ethernetovou virtuální kartu NCM žádný limit se nekonal.
Ještě mne čeká test s externí anténou MIMO.

Připojení modemu E3272s-153 k routeru Routerboard litevského výrobce Mikrotik.
Bohužel ani nejnovější verze OS Mikrotik nevyužije u modemu NCM, použije pouze COM port, který se dá použít pouze pro PPP. Spojení APN profilu přes PPP nemá žádné problémy datový kanál je 0 a info kanal je 1. Kompatibiltu jsem ověřil u RB951Ui-2nHnD dále u desky x86 ALIX 2d2. U obou routerů jsem nezaznamenal žádný problém s LTE modemem. Vytížení CPU bylo zanedbatelné.
V této době se na trhu objevila novinka, kapesní router, s označením RBmAP-2n.(výborná věcička pro VPN nebo jako wifi routřík do auta. Má totiž napájení od 12V až do 57V )
U něho jsem se na 14dní zasekl. Při vložení LTE USB modemu, pomocí OTG káblíku, (router je tak malý, že výrobce sáhl po micro USB a proto přibalil krátký kablík micro USB / USB A), se krátce po připojení k síti LTE 800Mhz opět odpojil takovým brutálním způsobem, že zmizel ze systému, prostě přestal existovat. Pomohlo pouze fyzické vypnutí a zapnutí To se projevovalo tak každých 10minut. Nebudu se zde rozepisovat, co všechno jsem trapně zkoušel, zdroje, stínění, antény, osciloskop atd. zmíním se pouze o výsledku. Všechny modemy jsou totiž bezdebat uzpůsobeny pro použití s počítačem. To platí pro 3G a zvlášť pro LTE. Vnitřní antény modemů s konc. vysílači se tzv. opírají o zem tvořenou tělem počítače. U antén se používá výraz umělá zem či protiváha. LTE modem pověšený přes káblík na tak malý router se nevytvoří pro 800Mhz dostatečná antenní protiváha. Pouze pro 3G modem je to na samé hranici. Jakmile jsem si pro test na rychlo vyrobil protiváhu a připojil router, přestal se modem trápit a korektně pracoval nonstop celý týden. Více jsem napsal na https://ispforum.cz/viewtopic.php?f=7&t=15550&start=15

PS poznámka : tento jev se u ostatních routerů neprojevoval z důvodů, že jsou fyzicky mnohem větší a také, že modem šel zasunout přímo do USB A.

Další odkazy na ovladače pro Windows
http://huawei.mobzon.ru/drivers

Poslední ovladače pro modemy HUAWEI. Driver verze 5.05.01.00.
podpora OS Windows: XP (x86-x64) \ Vista (x86-x64) \ 7 (x86-x64) \ 8 (x86-x64) \ 8.1 (x86-x64)

Co je nového v poslední verzi:

Kód: Vybrat vše

* Fix the issue of BSOD when plug device in data transmission.
* Fix the issue of AT cmd 'AT^DATACLASS?' was parsed incorrectly.
* Note: This version is based on version 5.01.16.00

Použité odkazy::

http://www.abclinuxu.cz/blog/doli/2014/ ... mem-huawei
http://mybroadband.co.za/vb/showthread. ... st12865335
http://forum.mikrotik.com/viewtopic.php ... 72#p447920
http://habrahabr.ru/post/233007/
https://unlock4modem.in/download-huawei ... date-free/
http://www.elektroda.pl/rtvforum/topic2899554.html
http://nastroisam.ru/huawei-e3272/
https://3ginfo.ru/page53.html
http://www.bez-kabli.pl/viewtopic.php?t=40841
http://www.prepaidgsm.net/forum/showthread.php?p=46332
http://wiki.bez-kabli.pl/index.php?title=AT%5ESYSCFGEX
http://4pda.ru/forum/index.php?showtopic=508842&st=3440
http://www.mobilmania.cz/bleskovky/lte- ... fault.aspx
https://techship.se/products/category/lte-modules/

Všechny uvedené soubory v článku, lze najít na adrese http://www.macha.info/help/E3272/" onclick="window.open(this.href);return false;

Windows je ochranná známka společnosti Microsoft. Hi-Link je ochranná známka společnosti Huawei

Naposledy upravil(a) mac0112 dne 12 říj 2015 12:41, celkem upraveno 10 x.
